Industrioso, profesión, cooperación, innovación
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Kaideli |
| Certificación: | CE,ISO9001-2008 |
| Número de modelo: | Serie del EL |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $100.00 - $1,700.00/sets |
| Detalles de empaquetado: | Embalaje de madera de la caja |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | TT, LC, Western Union |
| Capacidad de la fuente: | 2000 sistemas/sistemas por Mes |
| Industrias aplicables: | Hoteles, tiendas del material de construcción, talleres de reparaciones de la maquinaria, comida y t | Ubicación de la sala de exposición: | Vietnam, Filipinas, México, Tailandia, Kazajistán, Nigeria, Uzbekistán, Tayikistán |
|---|---|---|---|
| Saliente-inspección video: | Proporcionado | Informe de prueba de la maquinaria: | Proporcionado |
| Tipo: | Evaporador | Application: | Refrigeration Parts |
| Garantía: | 1 año | Color: | Opción (blanco, verde, negro) |
| Refrigerante: | Opcional | Marca: | Kaideli |
| Espacio de la aleta: | 4.5-12m m | Prueba: | 2.6mpa |
| Capacidad de enfriamiento: | 1.2kw--114kw | Voltaje: | 220/380v |
| Paquete: | Exportación de madera | Material de la aleta: | Aluminun |
| Uso: | Congelador | Después de servicio de garantía: | Ayuda en línea |
| Ubicación del servicio local: | Ninguno | Tipo del márketing: | Nuevo producto 2023 |
| Servicio post-venta proporcionado: | Soporte técnico, instalación del campo, el encargar y entrenamiento video, ningún servicio post-vent | Puerto: | Ningbo/Shangai/Guangzhou |
| Condición: | Nuevo | ||
| Resaltar: | Evaporador de ISO9001 Coolroom,evaporador de aluminio de Coolroom,De climatizador del evaporador para la cámara fría |
||

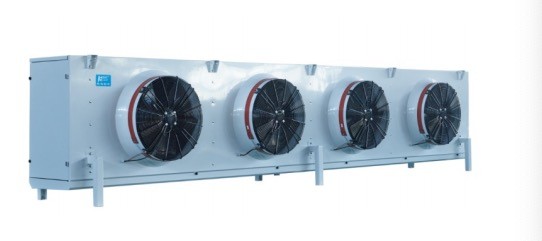

Nombre de producto: de climatizador de aluminio del evaporador de ISO9001 Coolroom para la cámara fría
REFRIGERADORES DE UNIDAD INDUSTRIALES DEL CELLING DE LA SERIE DEL EL
1. Descripción de producto:
●Cubierta: el acero galvanizado de alta calidad con la capa de plata del polvo (RAL7001), tiene propiedad anticorrosión fuerte; La placa de dos lados y la placa externa del agua adoptar la operación de la estructura de la bisagra, conveniente y rápida.
●La placa de extremo del evaporador adopta la placa de aluminio, protege eficazmente el tubo de cobre, reduce el peso.
●Diseño doble de la placa del agua: la placa externa del agua adopta la estructura angular, drenaje liso, no ángulo muerto del drenaje; La bandeja interna del agua adopta la estructura del saetín de la placa de aluminio. El agua condensada o el agua descongelada se descarga directamente en el mercado de la bandeja externa del agua a través de la bandeja interna del agua.
●El diseño largo del tubo de aire con el arco integral del estiramiento tiene buen efecto del flujo de aire.
●Para la fan con el diámetro de 500 y 630, hay pies de ayuda del piso para la instalación fácil.
●Bobina: el tubo de cobre φ15, tubo que espacia el arreglo del cuadrado 50×50, área de transferencia de calor es grande, diferencia de la temperatura de la transferencia de calor es pequeño, aleta que hiela velocidad es lento.
●Aletas de aluminio acanaladas con la película hidrofílica, el espaciamiento de la aleta de 4,0, 6,0, 9,0 y 12.0m m para cumplir los diversos requisitos de la temperatura de la conservación en cámara frigorífica.
●Fan: fan externa de alta potencia del rotor, temperatura de funcionamiento -30℃~60℃; Las especificaciones φ350, φ400, φ500, φ630, la formación de la fan de diversas especificaciones de la serie de productos, usuarios tienen más opciones.
●Descongelación: la descongelación de calefacción eléctrica estándar, tubo de calefacción de acero inoxidable se distribuye en la aleta del tubo de la bobina y la placa interna del agua, tiene un buen efecto de descongelación. Usted puede también elegir el gas caliente descongela según requisitos de cliente.
●La caja de conexiones impermeable del grado IP65 y el conector impermeable, la fan y el tubo de calefacción adoptan la caja independiente del alambre, con un mejor efecto impermeable, alta confiabilidad.
●El mercado del refrigerador de aire se equipa del alve del schrader, que es conveniente para que los usuarios detecten la presión.
●Prueba de presión estricta de la fábrica, presión de prueba 23bar.
●La válvula de la extensión se puede instalar previamente según requisitos de cliente.
●Puede resolver el refrigerante para R404A, R507A, R448A, R449A, R134a, R22 etc.
2. Configuración y opciones estándar:
| Piezas | Configuración | Piezas | Configuración | ||
| Cubierta | Hoja de la aleación de Al-MG con la capa del polvo | × | Descongelación | Descongelación del aire | ○ |
| hoja con la capa del polvo | ○ | Tubo de calefacción eléctrico | ● | ||
| Hoja galvanizada con la capa del polvo | ● | Gas caliente | ○ | ||
| Plate* de acero inoxidable | ○ | Válvula de la extensión | ○ | ||
| Fan | Motor de WEIGUANG | ● | Alambre caliente del tubo de drenaje | ○ | |
| Motor* de EBM | ○ | Correa de la calefacción del conducto del viento | ○ | ||
| El motor del cubo del viento | × | ||||
| Aleta | Aletas de aluminio | ○ | |||
| Aletas de aluminio hidrofílicas | ● | ||||
●: Estándar; ○: Opciones; ×: No elija.
*: Tubo de aire de la desviación del lado del cortocircuito del uso.
3. Hoja de datos técnica:
3,1 aleta que espacia 4.0m m
| Modelo |
Capacity/R404A (Kilovatio) |
Superficie | Volumen del tubo | Circulación de aire | Airthrow | Tubo de la conexión | Peso | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Entrada | Mercado | Dren | kilogramo | |||
| fandel φ350 | ||||||||||||
| EL351/BL-ET | 2,2 | 3,2 | 12,2 | 1,9 | 2100 | 8 | φ12 | φ22 | G1” | 39 | ||
| EL351/CL-ET | 2,9 | 4,3 | 18,2 | 2,9 | 1900 | 8 | φ12 | φ22 | G1” | 41 | ||
| EL352/BL-ET | 4,2 | 6,2 | 24,3 | 3,5 | 4200 | 10 | φ12 | φ22 | G1” | 54 | ||
| EL352/CL-ET | 5,8 | 8,5 | 36,5 | 5,3 | 3800 | 10 | φ12 | φ22 | G1” | 58 | ||
| EL353/BL-ET | 6,6 | 9,7 | 36,5 | 5,1 | 6300 | 11 | φ12 | φ22 | G1” | 69 | ||
| EL353/CL-ET | 8,8 | 12,9 | 54,7 | 7,7 | 5700 | 11 | φ12 | φ22 | G1” | 75 | ||
| EL354/BL-ET | 8,8 | 12,9 | 48,6 | 6,8 | 8400 | 12 | φ12 | φ22 | G1” | 84 | ||
| EL354/CL-ET | 11,7 | 17,2 | 72,9 | 10,1 | 7600 | 12 | φ16 | φ28 | G1” | 92 | ||
| fan φ400 | ||||||||||||
| EL401/CL-ET | 4,4 | 6,4 | 26,2 | 4,1 | 3700 | 12 | φ12 | φ22 | G1” | 49 | ||
| EL401/DL-ET | 5,3 | 7,8 | 35,0 | 5,4 | 3200 | 12 | φ12 | φ22 | G1” | 52 | ||
| EL402/CL-ET | 8,9 | 13,1 | 52,5 | 7,5 | 7400 | 13 | φ12 | φ22 | G1.5” | 72 | ||
| EL402/DL-ET | 10,5 | 15,4 | 70,0 | 10,0 | 6400 | 13 | φ16 | φ22 | G1.5” | 78 | ||
| EL403/CL-ET | 13,4 | 19,7 | 78,7 | 11,0 | 11100 | 14 | φ16 | φ28 | G1.5” | 95 | ||
| EL403/DL-ET | 15,7 | 23,1 | 105,0 | 14,6 | 9600 | 14 | φ16 | φ28 | G1.5” | 104 | ||
| EL404/CL-ET | 17,8 | 26,2 | 105,0 | 14,5 | 14800 | 15 | φ16 | φ35 | G1.5” | 118 | ||
| EL404/DL-ET | 21,0 | 30,9 | 140,0 | 19,3 | 12800 | 15 | φ16 | φ35 | G1.5” | 130 | ||
| fan φ500 | ||||||||||||
| EL501/DL-ET | 9,8 | 14,4 | 61,2 | 9,0 | 6800 | 18 | φ16 | φ22 | G1.5” | 93 | ||
| EL501/EL-ET | 11,4 | 16,8 | 76,5 | 11,2 | 6350 | 17 | φ16 | φ28 | G1.5” | 99 | ||
| EL501/FL-ET | 12,9 | 19,0 | 91,9 | 13,5 | 5500 | 17 | φ16 | φ28 | G1.5” | 104 | ||
| EL502/DL-ET | 19,6 | 28,8 | 122,5 | 17,1 | 13600 | 20 | φ22 | φ35 | G1.5” | 132 | ||
| EL502/EL-ET | 22,9 | 33,7 | 153,1 | 21,3 | 12700 | 19 | φ22 | φ35 | G1.5” | 143 | ||
| EL502/FL-ET | 25,7 | 37,8 | 183,7 | 25,6 | 11000 | 19 | φ22 | φ42 | G1.5” | 153 | ||
| EL503/DL-ET | 29,3 | 43,0 | 183,7 | 25,2 | 20400 | 22 | φ22 | φ42 | G2” | 180 | ||
| EL503/EL-ET | 34,4 | 50,6 | 229,6 | 31,5 | 19050 | 21 | φ22 | φ42 | G2” | 196 | ||
| EL503/FL-ET | 38,5 | 56,6 | 275,6 | 37,8 | 16500 | 21 | φ22 | φ42 | G2” | 212 | ||
| EL504/DL-ET | 39,2 | 57,6 | 244,9 | 33,3 | 27200 | 23 | φ22 | φ42 | G2” | 228 | ||
| EL504/EL-ET | 43,3 | 63,6 | 288,7 | 39,2 | 25400 | 22 | φ22 | φ42 | G2” | 249 | ||
| EL504/FL-ET | 51,4 | 75,6 | 367,4 | 49,9 | 22000 | 22 | φ28 | φ50 | G2” | 270 | ||
| EL505/DL-ET | 49,0 | 72,0 | 306,2 | 41,4 | 34000 | 24 | φ28 | φ50 | G2” | 276 | ||
| EL505/EL-ET | 54,1 | 79,5 | 360,9 | 48,7 | 31750 | 23 | φ28 | φ50 | G2” | 302 | ||
| EL505/FL-ET | 64,3 | 94,5 | 459,3 | 62,0 | 27500 | 23 | φ28 | φ50 | G2” | 328 | ||
| fan φ630 | ||||||||||||
| EL631/DL-ET | 15,8 | 23,2 | 105,0 | 15,0 | 10000 | 28 | φ16 | φ28 | G1.5” | 125 | ||
| EL631/EL-ET | 18,3 | 26,9 | 131,2 | 18,8 | 9600 | 27 | φ16 | φ28 | G1.5” | 134 | ||
| EL631/FL-ET | 20,4 | 30,0 | 157,5 | 22,5 | 9100 | 27 | φ22 | φ35 | G1.5” | 143 | ||
| EL632/DL-ET | 31,5 | 46,3 | 210,0 | 28,9 | 20000 | 31 | φ22 | φ42 | G1.5” | 206 | ||
| EL632/EL-ET | 36,7 | 53,5 | 262,4 | 36,1 | 19200 | 30 | φ22 | φ42 | G1.5” | 224 | ||
| EL632/FL-ET | 40,9 | 60,1 | 314,9 | 43,3 | 18200 | 30 | φ22 | φ42 | G1.5” | 242 | ||
| EL633/DL-ET | 47,2 | 69,4 | 314,9 | 42,8 | 30000 | 34 | φ22 | φ42 | G2” | 288 | ||
| EL633/EL-ET | 55,1 | 81,0 | 393,7 | 53,4 | 28800 | 33 | φ28 | φ50 | G2” | 314 | ||
| EL633/FL-ET | 61,4 | 90,3 | 472,4 | 64,1 | 27300 | 33 | φ28 | φ50 | G2” | 341 | ||
| EL634/DL-ET | 63,0 | 92,6 | 419,9 | 56,6 | 40000 | 36 | φ28 | φ50 | G2” | 369 | ||
| EL634/EL-ET | 73,5 | 108,0 | 524,9 | 70,8 | 38400 | 35 | φ28 | φ50 | G2” | 405 | ||
| EL634/FL-ET | 81,9 | 120,3 | 629,9 | 84,9 | 36400 | 35 | φ35 | φ50 | G2” | 440 | ||
1. En la tabla, el Tc es la temperatura ambiente fría, ΔΤ es diferencia entre a la temperatura ambiente frío. y temporeros de la evaporación.
2. El airthrow es el aire 0.5m/s llegó distancia la temperatura ambiente.
3. Para la capacidad de enfriamiento de otras condiciones de trabajo, refiera por favor al coeficiente de corrección.
3,2 aleta que espacia 6.0m m
| Modelo |
Capacity/R404A (Kilovatio) |
Superficie | Volumen del tubo | Circulación de aire | Airthrow | Tubo de la conexión | Peso | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Entrada | Mercado | Dren | kilogramo | |||
| fan φ350 | ||||||||||||
| EL351/BD-ET | 1,8 | 1,4 | 8,2 | 1,9 | 2150 | 9 | φ12 | φ22 | G1” | 38 | ||
| EL351/CD-ET | 2,4 | 1,9 | 12,4 | 2,9 | 1950 | 9 | φ12 | φ22 | G1” | 40 | ||
| EL352/BD-ET | 3,6 | 2,9 | 16,5 | 3,5 | 4300 | 11 | φ12 | φ22 | G1” | 52 | ||
| EL352/CD-ET | 4,7 | 3,7 | 24,7 | 5,3 | 3900 | 11 | φ12 | φ22 | G1” | 56 | ||
| EL353/BD-ET | 5,4 | 4,3 | 24,7 | 5,1 | 6450 | 12 | φ12 | φ22 | G1” | 67 | ||
| EL353/CD-ET | 7,0 | 5,6 | 37,1 | 7,7 | 5850 | 12 | φ12 | φ22 | G1” | 72 | ||
| EL354/BD-ET | 7,3 | 5,8 | 33,0 | 6,8 | 8600 | 13 | φ12 | φ22 | G1” | 81 | ||
| EL354/CD-ET | 9,4 | 7,5 | 49,4 | 10,1 | 7800 | 13 | φ16 | φ28 | G1” | 88 | ||
| fan φ400 | ||||||||||||
| EL401/CD-ET | 3,3 | 2,6 | 17,8 | 4,1 | 3800 | 13 | φ12 | φ22 | G1” | 47 | ||
| EL401/DD-ET | 4,0 | 3,2 | 23,7 | 5,4 | 3450 | 13 | φ12 | φ22 | G1” | 50 | ||
| EL402/CD-ET | 6,7 | 5,3 | 35,6 | 7,5 | 7600 | 14 | φ12 | φ22 | G1.5” | 69 | ||
| EL402/DD-ET | 8,1 | 6,5 | 47,5 | 10,0 | 6900 | 14 | φ16 | φ22 | G1.5” | 74 | ||
| EL403/CD-ET | 10,1 | 8,0 | 53,4 | 11,0 | 11400 | 15 | φ16 | φ28 | G1.5” | 90 | ||
| EL403/DD-ET | 12,2 | 9,7 | 71,2 | 14,6 | 10350 | 15 | φ16 | φ28 | G1.5” | 98 | ||
| EL404/CD-ET | 13,5 | 10,8 | 71,2 | 14,5 | 15200 | 16 | φ16 | φ35 | G1.5” | 112 | ||
| EL404/DD-ET | 16,1 | 12,9 | 94,9 | 19,3 | 13800 | 16 | φ16 | φ35 | G1.5” | 122 | ||
| fan φ500 | ||||||||||||
| EL501/DD-ET | 8,3 | 6,6 | 41,5 | 9,0 | 7000 | 19 | φ16 | φ22 | G1.5” | 90 | ||
| EL501/ED-ET | 9,8 | 7,8 | 51,9 | 11,2 | 6500 | 18 | φ16 | φ28 | G1.5” | 94 | ||
| EL501/FD-ET | 11,2 | 9,0 | 62,3 | 13,5 | 6100 | 18 | φ16 | φ28 | G1.5” | 99 | ||
| EL502/DD-ET | 16,6 | 13,3 | 83,1 | 17,1 | 14000 | 21 | φ22 | φ35 | G1.5” | 126 | ||
| EL502/ED-ET | 19,7 | 15,8 | 103,8 | 21,3 | 13000 | 20 | φ22 | φ35 | G1.5” | 134 | ||
| EL502/FD-ET | 22,4 | 17,9 | 124,6 | 25,6 | 12200 | 20 | φ22 | φ42 | G1.5” | 143 | ||
| EL503/DD-ET | 24,9 | 19,9 | 124,6 | 25,2 | 21000 | 23 | φ22 | φ42 | G2” | 170 | ||
| EL503/ED-ET | 29,5 | 23,6 | 155,7 | 31,5 | 19500 | 22 | φ22 | φ42 | G2” | 183 | ||
| EL503/FD-ET | 33,6 | 26,9 | 186,9 | 37,8 | 18300 | 22 | φ22 | φ42 | G2” | 196 | ||
| EL504/DD-ET | 33,2 | 26,6 | 166,1 | 33,3 | 28000 | 24 | φ22 | φ42 | G2” | 215 | ||
| EL504/ED-ET | 37,2 | 29,8 | 195,8 | 39,2 | 26000 | 23 | φ22 | φ42 | G2” | 232 | ||
| EL504/FD-ET | 44,8 | 35,8 | 249,2 | 49,9 | 24400 | 23 | φ28 | φ50 | G2” | 250 | ||
| EL505/DD-ET | 41,5 | 33,2 | 207,6 | 41,4 | 35000 | 25 | φ28 | φ50 | G2” | 259 | ||
| EL505/ED-ET | 46,5 | 37,2 | 244,7 | 48,7 | 32500 | 24 | φ28 | φ50 | G2” | 281 | ||
| EL505/FD-ET | 56,1 | 44,9 | 311,5 | 62,0 | 30500 | 24 | φ28 | φ50 | G2” | 303 | ||
| fan φ630 | ||||||||||||
| EL631/DD-ET | 13,5 | 10,8 | 71,2 | 15,0 | 10300 | 29 | φ16 | φ28 | G1.5” | 119 | ||
| EL631/ED-ET | 16,0 | 12,8 | 89,0 | 18,8 | 9800 | 28 | φ16 | φ28 | G1.5” | 126 | ||
| EL631/FD-ET | 18,2 | 14,5 | 106,8 | 22,5 | 9100 | 28 | φ22 | φ35 | G1.5” | 134 | ||
| EL632/DD-ET | 27,1 | 21,7 | 142,4 | 28,9 | 20600 | 32 | φ22 | φ42 | G1.5” | 194 | ||
| EL632/ED-ET | 32,0 | 25,6 | 178,0 | 36,1 | 19600 | 31 | φ22 | φ42 | G1.5” | 209 | ||
| EL632/FD-ET | 36,3 | 29,0 | 213,6 | 43,3 | 18200 | 31 | φ22 | φ42 | G1.5” | 224 | ||
| EL633/DD-ET | 40,5 | 32,4 | 213,6 | 42,8 | 30900 | 35 | φ22 | φ42 | G2” | 270 | ||
| EL633/ED-ET | 48,1 | 38,5 | 267,0 | 53,4 | 29400 | 34 | φ28 | φ50 | G2” | 292 | ||
| EL633/FD-ET | 54,5 | 43,6 | 320,4 | 64,1 | 27300 | 34 | φ28 | φ50 | G2” | 315 | ||
| EL634/DD-ET | 54,1 | 43,3 | 284,8 | 56,6 | 41200 | 37 | φ28 | φ50 | G2” | 346 | ||
| EL634/ED-ET | 64,1 | 51,3 | 356,0 | 70,8 | 39200 | 36 | φ28 | φ50 | G2” | 375 | ||
| EL634/FD-ET | 72,6 | 58,1 | 427,2 | 84,9 | 36400 | 36 | φ35 | φ50 | G2” | 405 | ||
1. En la tabla, el Tc es la temperatura ambiente fría, ΔΤ es diferencia entre a la temperatura ambiente frío. y temporeros de la evaporación.
2. El airthrow es el aire 0.5m/s llegó distancia la temperatura ambiente.
3. Para la capacidad de enfriamiento de otras condiciones de trabajo, refiera por favor al coeficiente de corrección.
3,3 aleta que espacia 9.0m m
| Modelo |
Capacity/R404A (Kilovatio) |
Superficie | Volumen del tubo | Circulación de aire | Airthrow | Tubo de la conexión | Peso | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
m2 | dm3 | m3 /h | m | Entrada | Mercado | Dren | kilogramo | |
| fan φ350 | |||||||||||
| EL351/BJ-ET | 1,4 | 1,1 | 0,9 | 5,6 | 1,9 | 2250 | 10 | φ12 | φ22 | G1” | 38 |
| EL351/CJ-ET | 2,0 | 1,6 | 1,3 | 8,5 | 2,9 | 2050 | 10 | φ12 | φ22 | G1” | 40 |
| EL352/BJ-ET | 2,8 | 2,2 | 1,8 | 11,3 | 3,5 | 4500 | 12 | φ12 | φ22 | G1” | 52 |
| EL352/CJ-ET | 3,9 | 3,1 | 2,6 | 16,9 | 5,3 | 4100 | 12 | φ12 | φ22 | G1” | 55 |
| EL353/BJ-ET | 4,2 | 3,4 | 2,8 | 16,9 | 5,1 | 6750 | 13 | φ12 | φ22 | G1” | 66 |
| EL353/CJ-ET | 5,8 | 4,6 | 3,8 | 25,4 | 7,7 | 6150 | 13 | φ12 | φ22 | G1” | 71 |
| EL354/BJ-ET | 5,7 | 4,6 | 3,7 | 22,6 | 6,8 | 9000 | 14 | φ12 | φ22 | G1” | 80 |
| EL354/CJ-ET | 7,8 | 6,2 | 5,1 | 33,8 | 10,1 | 8200 | 14 | φ16 | φ28 | G1” | 87 |
| fan φ400 | |||||||||||
| EL401/CJ-ET | 2,6 | 2,1 | 1,7 | 12,2 | 4,1 | 3900 | 14 | φ12 | φ22 | G1” | 47 |
| EL401/DJ-ET | 3,2 | 2,5 | 2,1 | 16,2 | 5,4 | 3650 | 14 | φ12 | φ22 | G1” | 50 |
| EL402/CJ-ET | 5,1 | 4,1 | 3,4 | 24,4 | 7,5 | 7800 | 15 | φ12 | φ22 | G1.5” | 68 |
| EL402/DJ-ET | 6,5 | 5,2 | 4,3 | 32,5 | 10,0 | 7300 | 15 | φ16 | φ22 | G1.5” | 73 |
| EL403/CJ-ET | 7,7 | 6,2 | 5,1 | 36,5 | 11,0 | 11700 | 16 | φ16 | φ28 | G1.5” | 89 |
| EL403/DJ-ET | 9,7 | 7,8 | 6,4 | 48,7 | 14,6 | 10950 | 16 | φ16 | φ28 | G1.5” | 97 |
| EL404/CJ-ET | 10,2 | 8,2 | 6,7 | 48,7 | 14,5 | 15600 | 17 | φ16 | φ35 | G1.5” | 111 |
| EL404/DJ-ET | 13,0 | 10,4 | 8,6 | 65,0 | 19,3 | 14600 | 17 | φ16 | φ35 | G1.5” | 120 |
| fan φ500 | |||||||||||
| EL501/DJ-ET | 7,1 | 5,7 | 4,7 | 28,4 | 9,0 | 7380 | 20 | φ16 | φ22 | G1.5” | 89 |
| EL501/EJ-ET | 8,5 | 6,8 | 5,6 | 35,5 | 11,2 | 6800 | 19 | φ16 | φ28 | G1.5” | 93 |
| EL501/FJ-ET | 9,8 | 7,8 | 6,5 | 42,6 | 13,5 | 6350 | 19 | φ16 | φ28 | G1.5” | 98 |
| EL502/DJ-ET | 14,2 | 11,3 | 9,4 | 56,9 | 17,1 | 14760 | 22 | φ22 | φ35 | G1.5” | 124 |
| EL502/EJ-ET | 17,0 | 13,6 | 11,2 | 71,1 | 21,3 | 13600 | 21 | φ22 | φ35 | G1.5” | 132 |
| EL502/FJ-ET | 19,6 | 15,7 | 12,9 | 85,3 | 25,6 | 12700 | 21 | φ22 | φ42 | G1.5” | 141 |
| EL503/DJ-ET | 21,3 | 17,0 | 14,0 | 85,3 | 25,2 | 22140 | 24 | φ22 | φ42 | G2” | 168 |
| EL503/EJ-ET | 25,6 | 20,5 | 16,9 | 106,6 | 31,5 | 20400 | 23 | φ22 | φ42 | G2” | 180 |
| EL503/FJ-ET | 29,4 | 23,5 | 19,4 | 127,9 | 37,8 | 19050 | 23 | φ22 | φ42 | G2” | 193 |
| EL504/DJ-ET | 28,4 | 22,7 | 18,7 | 113,7 | 33,3 | 29520 | 25 | φ22 | φ42 | G2” | 212 |
| EL504/EJ-ET | 32,2 | 25,7 | 21,2 | 134,0 | 39,2 | 27200 | 24 | φ22 | φ42 | G2” | 228 |
| EL504/FJ-ET | 39,2 | 31,3 | 25,9 | 170,6 | 49,9 | 25400 | 24 | φ28 | φ50 | G2” | 245 |
| EL505/DJ-ET | 35,5 | 28,4 | 23,4 | 142,1 | 41,4 | 36900 | 26 | φ28 | φ50 | G2” | 256 |
| EL505/EJ-ET | 40,2 | 32,1 | 26,5 | 167,5 | 48,7 | 34000 | 25 | φ28 | φ50 | G2” | 276 |
| EL505/FJ-ET | 49,0 | 39,2 | 32,3 | 213,2 | 62,0 | 31750 | 25 | φ28 | φ50 | G2” | 297 |
| fan φ630 | |||||||||||
| EL631/DJ-ET | 11,2 | 9,0 | 7,4 | 48,7 | 15,0 | 10600 | 30 | φ16 | φ28 | G1.5” | 118 |
| EL631/EJ-ET | 13,1 | 10,5 | 8,6 | 60,9 | 18,8 | 10000 | 29 | φ16 | φ28 | G1.5” | 125 |
| EL631/FJ-ET | 14,6 | 11,7 | 9,6 | 73,1 | 22,5 | 9600 | 29 | φ22 | φ35 | G1.5” | 132 |
| EL632/DJ-ET | 22,4 | 17,9 | 14,8 | 97,5 | 28,9 | 21200 | 33 | φ22 | φ42 | G1.5” | 192 |
| EL632/EJ-ET | 26,2 | 21,0 | 17,3 | 121,8 | 36,1 | 20000 | 32 | φ22 | φ42 | G1.5” | 206 |
| EL632/FJ-ET | 29,2 | 23,3 | 19,3 | 146,2 | 43,3 | 19200 | 32 | φ22 | φ42 | G1.5” | 220 |
| EL633/DJ-ET | 33,6 | 26,9 | 22,2 | 146,2 | 42,8 | 31800 | 36 | φ22 | φ42 | G2” | 266 |
| EL633/EJ-ET | 39,3 | 31,4 | 25,9 | 182,7 | 53,4 | 30000 | 35 | φ28 | φ50 | G2” | 282 |
| EL633/FJ-ET | 43,8 | 35,0 | 28,9 | 219,3 | 64,1 | 28800 | 35 | φ28 | φ50 | G2” | 309 |
| EL634/DJ-ET | 44,8 | 35,8 | 29,5 | 194,9 | 56,6 | 42400 | 38 | φ28 | φ50 | G2” | 340 |
| EL634/EJ-ET | 52,3 | 41,8 | 34,5 | 243,6 | 70,8 | 40000 | 37 | φ28 | φ50 | G2” | 369 |
| EL634/FJ-ET | 58,5 | 46,8 | 38,6 | 292,4 | 84,9 | 38400 | 37 | φ35 | φ50 | G2” | 397 |
1. En la tabla, el Tc es la temperatura ambiente fría, ΔΤ es diferencia entre a la temperatura ambiente frío. y temporeros de la evaporación.
2. El airthrow es el aire 0.5m/s llegó distancia la temperatura ambiente.
3. Para la capacidad de enfriamiento de otras condiciones de trabajo, refiera por favor al coeficiente de corrección.
3,4 aleta que espacia 12.0m m
| Modelo |
Capacity/R404A (Kilovatio) |
Superficie | Volumen del tubo | Circulación de aire | Airthrow | Tubo de la conexión | Peso | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-25℃ ΔΤ=6K |
Tc=-35℃ ΔΤ=6K |
m2 | dm3 | m3 /h | m | Entrada | Mercado | Dren | kilogramo | |
| fan φ400 | |||||||||||
| EL401/DK-ET | 2,9 | 1,9 | 1,9 | 12,5 | 5,4 | 3800 | 15 | φ12 | φ22 | G1” | 50 |
| EL402/DK-ET | 5,8 | 3,8 | 3,8 | 25,0 | 10,0 | 7600 | 16 | φ16 | φ22 | G1.5” | 74 |
| EL403/DK-ET | 8,6 | 5,7 | 5,6 | 37,5 | 14,6 | 11400 | 17 | φ16 | φ28 | G1.5” | 97 |
| EL404/DK-ET | 11,5 | 7,6 | 7,5 | 50,0 | 19,3 | 15200 | 18 | φ16 | φ35 | G1.5” | 121 |
| fan φ500 | |||||||||||
| EL501/EK-ET | 7,4 | 4,9 | 4,8 | 27,3 | 11,2 | 7000 | 20 | φ16 | φ28 | G1.5” | 94 |
| EL501/FK-ET | 8,5 | 5,6 | 5,5 | 32,8 | 13,5 | 6500 | 20 | φ16 | φ28 | G1.5” | 98 |
| EL502/EK-ET | 14,8 | 9,8 | 9,6 | 54,7 | 21,3 | 14000 | 22 | φ22 | φ35 | G1.5” | 134 |
| EL502/FK-ET | 17,1 | 11,3 | 11,1 | 65,6 | 25,6 | 13000 | 22 | φ22 | φ42 | G1.5” | 142 |
| EL503/EK-ET | 22,1 | 14,6 | 14,3 | 82,0 | 31,5 | 21000 | 24 | φ22 | φ42 | G2” | 182 |
| EL503/FK-ET | 25,5 | 16,8 | 16,5 | 98,4 | 37,8 | 19500 | 24 | φ22 | φ42 | G2” | 195 |
| EL504/EK-ET | 27,8 | 18,3 | 18,0 | 103,1 | 39,2 | 28000 | 25 | φ22 | φ42 | G2” | 231 |
| EL504/FK-ET | 34,1 | 22,5 | 22,1 | 131,2 | 49,9 | 26000 | 25 | φ28 | φ50 | G2” | 248 |
| EL505/EK-ET | 34,8 | 23,0 | 22,6 | 128,9 | 48,7 | 35000 | 26 | φ28 | φ50 | G2” | 279 |
| EL505/FK-ET | 42,6 | 28,1 | 27,7 | 164,1 | 62,0 | 32500 | 26 | φ28 | φ50 | G2” | 301 |
| fan φ630 | |||||||||||
| EL631/EK-ET | 10,8 | 7,1 | 7,0 | 46,9 | 18,8 | 10300 | 30 | φ16 | φ28 | G1.5” | 126 |
| EL631/FK-ET | 12,3 | 8,1 | 8,0 | 56,2 | 22,5 | 9800 | 30 | φ22 | φ35 | G1.5” | 133 |
| EL632/EK-ET | 21,6 | 14,3 | 14,0 | 93,7 | 36,1 | 20600 | 33 | φ22 | φ42 | G1.5” | 208 |
| EL632/FK-ET | 24,7 | 16,3 | 16,0 | 112,5 | 43,3 | 19600 | 33 | φ22 | φ42 | G1.5” | 223 |
| EL633/EK-ET | 32,3 | 21,3 | 21,0 | 140,6 | 53,4 | 30900 | 36 | φ28 | φ50 | G2” | 291 |
| EL633/FK-ET | 37,1 | 24,5 | 24,1 | 168,7 | 64,1 | 29400 | 36 | φ28 | φ50 | G2” | 313 |
| EL634/EK-ET | 43,1 | 28,4 | 28,0 | 187,5 | 70,8 | 41200 | 38 | φ28 | φ50 | G2” | 373 |
| EL634/FK-ET | 49,5 | 32,7 | 32,1 | 225,0 | 84,9 | 39200 | 38 | φ35 | φ50 | G2” | 402 |
1. En la tabla, el Tc es la temperatura ambiente fría, ΔΤ es diferencia entre a la temperatura ambiente frío. y temporeros de la evaporación.
2. El airthrow es el aire 0.5m/s llegó distancia la temperatura ambiente.
3. Para la capacidad de enfriamiento de otras condiciones de trabajo, refiera por favor al coeficiente de corrección.
4. Tabla de parámetro eléctrica:
| Modelo | Motor de fan | Descongelación eléctrica | |||||
| Voltaje (V) | Poder (W) | Actual (A) | Velocidad (r/min) | Bobina (kilovatios) | Bandeja (kilovatios) | Total (kilovatios) | |
| EL351* | 380-3 | 129 | 0,4 | 1400 | 2×0.5 | 1×0.5 | 1,5 |
| EL352* | 380-3 | 258 | 0,8 | 1400 | 2×0.9 | 1×0.9 | 2,7 |
| EL353* | 380-3 | 387 | 1,2 | 1400 | 2×1.3 | 1×1.3 | 3,9 |
| EL354* | 380-3 | 516 | 1,6 | 1400 | 2×1.7 | 1×1.7 | 5,1 |
| EL401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2,4 |
| EL401/D* | 380-3 | 205 | 0,51 | 1380 | 4×0.6 | 1×0.6 | 3,0 |
| EL402/C* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4,4 |
| EL402/D* | 380-3 | 410 | 1,02 | 1380 | 4×1.1 | 1×1.1 | 5,5 |
| EL403/C* | 380-3 | 615 | 1,53 | 1380 | 3×1.6 | 1×1.6 | 6,4 |
| EL403/D* | 380-3 | 615 | 1,53 | 1380 | 4×1.6 | 1×1.6 | 8,0 |
| EL404/C* | 380-3 | 820 | 2,04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| EL404/D* | 380-3 | 820 | 2,04 | 1380 | 4×2.0 | 1×2.0 | 10,0 |
| EL501/D* | 380-3 | 500 | 0,95 | 1380 | 4×0.8 | 2×0.8 | 4,8 |
| EL501/E* | 380-3 | 500 | 0,95 | 1380 | 6×0.8 | 2×0.8 | 6,4 |
| EL501/F* | 380-3 | 500 | 0,95 | 1380 | 6×0.8 | 2×0.8 | 6,4 |
| EL502/D* | 380-3 | 1000 | 1,9 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| EL502/E* | 380-3 | 1000 | 1,9 | 1380 | 6×1.6 | 2×1.6 | 12,8 |
| EL502/F* | 380-3 | 1000 | 1,9 | 1380 | 6×1.6 | 2×1.6 | 12,8 |
| EL503/D* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13,8 |
| EL503/E* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18,4 |
| EL503/F* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18,4 |
| EL504/D* | 380-3 | 2000 | 3,8 | 1380 | 4×3.0 | 2×3.0 | 18,0 |
| EL504/E* | 380-3 | 2000 | 3,8 | 1380 | 6×3.0 | 2×3.0 | 24,0 |
| EL504/F* | 380-3 | 2000 | 3,8 | 1380 | 6×3.0 | 2×3.0 | 24,0 |
| EL505/D* | 380-3 | 2500 | 4,75 | 1380 | 6×3.0 | 2×3.0 | 24,0 |
| EL505/E* | 380-3 | 2500 | 4,75 | 1380 | 8×3.0 | 2×3.0 | 30,0 |
| EL505/F* | 380-3 | 2500 | 4,75 | 1380 | 8×3.0 | 2×3.0 | 30,0 |
| EL631/D* | 380-3 | 800 | 1,6 | 1320 | 6×1.1 | 2×1.1 | 8,8 |
| EL631/E* | 380-3 | 800 | 1,6 | 1320 | 9×1.1 | 2×1.1 | 12,1 |
| EL631/F* | 380-3 | 800 | 1,6 | 1320 | 9×1.1 | 2×1.1 | 12,1 |
| EL632/D* | 380-3 | 1600 | 3,2 | 1320 | 6×2.0 | 2×2.0 | 16,0 |
| EL632/E* | 380-3 | 1600 | 3,2 | 1320 | 9×2.0 | 2×2.0 | 22,0 |
| EL632/F* | 380-3 | 1600 | 3,2 | 1320 | 9×2.0 | 2×2.0 | 22,0 |
| EL633/D* | 380-3 | 2400 | 4,8 | 1320 | 6×3.0 | 2×3.0 | 24,0 |
| EL633/E* | 380-3 | 2400 | 4,8 | 1320 | 9×3.0 | 2×3.0 | 33,0 |
| EL633/F* | 380-3 | 2400 | 4,8 | 1320 | 9×3.0 | 2×3.0 | 33,0 |
| EL634/D* | 380-3 | 3200 | 6,4 | 1320 | 8×3.0 | 2×3.0 | 30,0 |
| EL634/E* | 380-3 | 3200 | 6,4 | 1320 | 11×3.0 | 2×3.0 | 39,0 |
| EL634/F* | 380-3 | 3200 | 6,4 | 1320 | 11×3.0 | 2×3.0 | 39,0 |
5.How para seleccionar evaparator correcto:
Generalmente, elija la capacidad de enfriamiento *1.15 del sitio del capacity=cold del evaporador
1.When la temperatura ambiente fría está alrededor de 0℃, selecciona 4.5m m como espacio de la aleta.
Evaporador choose=1.0*Q0
2.When la temperatura ambiente fría está alrededor de -18℃, selecciona 6m m como espacio de la aleta.
Evaparator choose=1.1*Q0
3.When la temperatura ambiente fría está alrededor de -25℃, selecciona 9m m como espacio de la aleta.
Evaparator choose=1.27*Q0
Observaciones: El agua descongela y el gas caliente descongela el tipo es también opcional.
La especificación modificada para requisitos particulares me deja el mensaje para los detalles.
¿6.Want para conocer otros productos relacionados? - haga clic la imagen para la especificación detallada
¿7.How para asegurar calidad? ¿Procedimiento?
Nuestro departamento del control de calidad se asegurará de cada paso
¿8.Do usted fábrica?
Somos fábrica establecida en 1995 y con 28years nos convertimos, dado la bienvenida por todos nuestros clientes. Debido a toda su ayuda ahora somos una familia grande de más de 300 personas, cubiertas 50000 metros cuadrados, y su apoyo son muy importantes de continuar nuestro sueño de comer la comida fresca y sana.
¿9.Do usted asiste a la exposición?
Asistiremos cada año a nacional nacional y exposición extranjera, también apoyaremos nuestro agente para asistir a la exposición, damos la bienvenida para unirse a nos.
10.Why nos eligen
Profesional: 28 años enfocan los equipos de una cosa-refrigeración
Material utilizamos suficiente
Certificado: CE, ISO, y cetiifcate de producir el equipo especial de la presión
¿referencia 11.Projects?
12.FAQ
1, Q: ¿Dónde está su dirección de la fábrica?
: Somos fábrica y localizado en el equipo de refrigeración produciendo provincia de Shengzhou bajo, Zhejiang.
2, Q: ¿Cuál es su paquete?
: Nuestro paquete cumplir a la aduana requiere para no incluir la madera original.
3, Q: ¿Cuál es su MOQ?
: Los productos ordinarios pueden ordenar a partir de la 1 fijada.
4, Q: ¿Puede usted ofrecer la muestra?
: Sí, podemos ofrecer coste y entrega de sample.and en su carga.
5, Q: ¿No puedo encontrar productos en su lista?
: Éntreme en contacto con por favor directamente.
6, Q: ¿Cómo puedo confirmar su fábrica?
: Tenemos documento verificado de los terceros del informe de Bureau Veritas, usted puede transferir en página de la compañía o dejarme el mensaje para conseguir.
