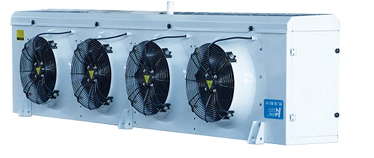

Refrigerador de aire para techos industriales de la serie EL

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

Lugar de origen:

China.

Nombre de la marca:

Kaideli

Certificación:

CE,ISO9001-2008

Número de modelo:

Contáctenos

Solicitar una cita

Refrigerador de aire para techos industriales de la serie EL

Detalles del producto

Aleta:

Opcional (aluminio o aluminio azul)

Admirador:

Axial

Puerto:

Ningbo/ Shanghai/ Guangzhou, opcional

Material de aleta:

Aluminun

Color:

Blanco, verde, negro

Industrias aplicables:

Hoteles, tiendas del material de construcción, talleres de reparaciones de la maquinaria, comida y t

Después del servicio de garantía:

Soporte en línea

Equipo opcional:

Condensador de aire refrigerado por aire/condensador refrigerado por agua/condensador de tipo evapor

Refrigerante:

R134A/R404A/R507/R22

espacio:

4.0/6.0/9.0

Presión de prueba:

23 bar

temperaturas de funcionamiento:

-40 ℃ ~ 60 ℃

cantidad de fanáticos:

1 ~ 4

Recinto:

RAL9006

Resaltar:

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

Términos de pago y envío

Cantidad de orden mínima

1 pieza

Detalles de empaquetado

exportación de madera

Tiempo de entrega

10-15 días

Condiciones de pago

TT, LC, Western Union

Productos relacionados

Contáctenos

86-0575-83063696

Contactar ahora

Descripción del Producto

Descripción general del producto

Encasillado:Placa de acero galvanizado de alta calidad con recubrimiento en polvo (RA19006, gris plateado), con una resistencia a la corrosión deseable;tanto las placas laterales como la placa exterior de la bandeja de agua están diseñadas con una estructura con bisagras, que es conveniente de operar;
La lámina lateral del intercambiador de calor está hecha de placa de aluminio, que puede proteger eficazmente el tubo de cobre y reducir el peso;
Diseño de bandejas de doble drenaje: la bandeja de agua exterior está diseñada con una estructura de borde con ángulo, lo que hace que el agua drene sin problemas sin ningún ángulo muerto;la bandeja de agua interior está diseñada con una estructura de fregadero de placa de aluminio,y el agua condensada o descongelada se descarga directamente en la salida de drenaje de la placa de agua exterior a través de la placa de agua interior;
Diseñado con un tubo de aire de alto arco grande de estiramiento general, tiene las características de un excelente efecto de guía de aire.
Para los ventiladores con un diámetro igual o superior a 500, se dispone de soportes para el suelo para facilitar su instalación;
bobina: φ15 tubos de cobre con una disposición cuadrada, baja diferencia de temperatura de transferencia de calor, bajo consumo de alimentos secos y velocidad de glaseado lenta de las aletas;
Hoja de aluminio corrugada hecha de papel de aluminio hidrófilo, con una distancia entre las hojas de 4,0 mm, 6,0 mm, 9,0 mm y 12,0 mm para satisfacer los requisitos de diferentes temperaturas y humedad;
Ventilador: ventilador de rotor externo de alta potencia, temperatura de funcionamiento: -40 °C ~ 60 °C;especificaciones del ventilador: φ350, φ400, φ500 y φ630, series de productos de diferentes especificaciones, que ofrecen a los usuarios más opciones;
Deshielo: el deshielo eléctrico se adopta de manera estándar y los tubos de calefacción de acero inoxidable se distribuyen en las aletas de bobina y las placas de agua internas,que pueden producir el efecto deseable de descongelamientoEl deshielo a vapor puede adoptarse según lo requiera el cliente.
Se utiliza la caja de conexión impermeable IP65 y los conectores impermeables,con una mejor impermeabilización;el ventilador y el tubo de calefacción están cableados por separado,lo que puede conducir a una alta fiabilidad;
La salida del enfriador de aire está equipada con una válvula de aguja, que es conveniente para los usuarios para probar la presión;
Se somete a una prueba de presión estricta a una presión de 23 bar;
Las válvulas de expansión, la banda de calefacción del tubo del ventilador y otras partes pueden preinstalarse según las necesidades del cliente;
Es compatible con R404A, R507A, R448A, R449A, R134a, R22 y otros refrigerantes.

Descripción del modelo

Refrigerador de aire para techos industriales de la serie EL 0

Componentes estándar y opcionales

Componente		Configuración	Componente		Configuración
Cubierta	Placas de aluminio y magnesio recubiertas en polvo	×	Deshielo	Deshielo por aire	○
	Placas de acero recubiertas en polvo	○		Tubos eléctricos de calefacción	● ¿Qué es?
	Hojas galvanizadas recubiertas en polvo	● ¿Qué es?		Deshielo con gas caliente (bobina y bandeja)	○
	Placas de acero	○	Válvula de expansión		○
El motor	Motor del rotor externo de Weiguang	● ¿Qué es?	Calentador de desagüe		○
El motor	Motor del rotor externo EBM	○	Calor del tubo del ventilador		○
	Ventilador de tubo de aire	○	Tipo de corriente forzada		○
Fuel de aluminio	Fuel de aluminio normal	○
Fuel de aluminio	Fuel de aluminio hidrofílico (fuel azul)	● ¿Qué es?
●:Componente estándar;○:Componente opcional;×:No está disponible

Hoja de datos de rendimiento

El ancho de las aletas es de 4,0 mm
Modelo	Capacidad de refrigeración/R404A(KW)		Superficie		El tubo el volumen		Flujo de aire	Lanzamiento por aire	El tubo de conexión ((mm)			Peso
	Tc=0°C	Tc=10°C	En m2		Dm3		- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
	ΔΤ = 8K	ΔΤ = 10K	En m2		Dm3		- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
Serie 350 de ventiladores
Se aplicará el procedimiento siguiente:	2.2	3.2	12.2		1.9		2100	8	φ12	φ22	R1	39
Se aplicará el procedimiento siguiente:	2.9	4.3	18.2		2.9		1900	8	φ12	φ22	R1	41
Se aplicará el procedimiento siguiente:	4.2	6.2	24.3		3.5		4200	10	φ12	φ22	R1	54
Se aplicará el procedimiento siguiente:	5.8	8.5	36.5		5.3		3800	10	φ12	φ22	R1	58
Se aplicará el procedimiento siguiente:	6.6	9.7	36.5		5.1		6300	11	φ12	φ22	R1	69
Se aplicará el procedimiento siguiente:	8.8	12.9	54.7		7.7		5700	11	φ12	φ22	R1	75
Se aplicará el procedimiento siguiente:	8.8	12.9	48.6		6.8		8400	12	φ12	φ22	R1	84
Se aplican las siguientes medidas:	11.7	17.2	72.9		10.1		7600	12	φ16	φ28	R1	92
Serie de ventiladores 400
Se aplicará el procedimiento siguiente:	4.4	6.4	26.2		4.1		3700	12	φ12	φ22	R1	49
Se aplicará el procedimiento siguiente:	5.3	7.8	35		5.4		3200	12	φ12	φ22	R1	52
Se aplicará el procedimiento siguiente:	8.9	13.1	52.5		7.5		7400	13	φ12	φ22	R1.5¿Qué quieres decir?	72
Se aplicará el procedimiento siguiente:	10.5	15.4	70		10		6400	13	φ16	φ22	R1.5¿Qué quieres decir?	78
Se aplicará el procedimiento siguiente:	13.4	19.7	78.7		11		11100	14	φ16	φ28	R1.5¿Qué quieres decir?	95
Se aplicará el procedimiento siguiente:	15.7	23.1	105		14.6		9600	14	φ16	φ28	R1.5¿Qué quieres decir?	104
Se aplicará el procedimiento siguiente:	17.8	26.2	105		14.5		14800	15	φ16	φ35	R1.5¿Qué quieres decir?	118
Se aplicará el procedimiento siguiente:	21	30.9	140		19.3		12800	15	φ16	φ35	R1.5¿Qué quieres decir?	130
Serie 500 de ventiladores
Se aplicará el procedimiento siguiente:	9.8	14.4	61.2		9		6800	18	φ16	φ22	R1,5	93
Se aplicará el procedimiento siguiente:	11.4	16.8	76.5		11.2		6350	17	φ16	φ28	R1,5	99
Se aplicará el procedimiento siguiente:	12.9	19	91.9		13.5		5500	17	φ16	φ28	R1,5	104
Se aplicará el procedimiento siguiente:	19.6	28.8	122.5		17.1		13600	20	φ22	φ35	R1,5	132
Se aplicará el procedimiento siguiente:	22.9	33.7	153.1		21.3		12700	19	φ22	φ35	R1,5	143
Se aplicará el procedimiento siguiente:	25.7	37.8	183.7		25.6		11000	19	φ22	φ42	R1,5	153
Se aplicará el procedimiento siguiente:	29.3	43	183.7		25.2		20400	22	φ22	φ42	R2	180
Se aplicará el procedimiento siguiente:	34.4	50.6	229.6		31.5		19050	21	φ22	φ42	R2	196
Se aplicará el procedimiento siguiente:	38.5	56.6	275.6		37.8		16500	21	φ22	φ42	R2	212
Se aplicará el procedimiento siguiente:	39.2	57.6	244.9		33.3		27200	23	φ22	φ42	R2	228
Se aplicará el procedimiento siguiente:	43.3	63.6	288.7		39.2		25400	22	φ22	φ42	R2	249
Se aplicará el procedimiento siguiente:	51.4	75.6	367.4		49.9		22000	22	φ28	φ54	R2	270
Se aplicará el procedimiento siguiente:	49	72	306.2		41.4		34000	24	φ28	φ54	R2	276
Se aplicará el procedimiento siguiente:	54.1	79.5	360.9		48.7		31750	23	φ28	φ54	R2	302
Se aplicará el procedimiento siguiente:	64.3	94.5	459.3		62		27500	23	φ28	φ54	R2	328
Serie de ventiladores 630
Se aplicará el procedimiento siguiente:	15.8	23.2	105		15		10000	28	φ16	φ28	R1,5	125
Se aplicará el procedimiento siguiente:	18.3	26.9	131.2		18.8		9600	27	φ16	φ28	R1,5	134
Se aplicará el procedimiento siguiente:	20.4	30	157.5		22.5		9100	27	φ22	φ35	R1,5	143
Se aplicará el procedimiento siguiente:	31.5	46.3	210		28.9		20000	31	φ22	φ42	R1,5	206
Se aplicará el procedimiento siguiente:	36.7	53.5	262.4		36.1		19200	30	φ22	φ42	R1,5	224
Se aplicará el procedimiento siguiente:	40.9	60.1	314.9		43.3		18200	30	φ22	φ42	R1,5	242
Se aplicará el procedimiento siguiente:	47.2	69.4	314.9		42.8		30000	34	φ22	φ42	R2¿Qué quieres decir?	288
Se aplicará el procedimiento siguiente:	55.1	81	393.7		53.4		28800	33	φ28	φ54	R2¿Qué quieres decir?	314
Se aplicará el procedimiento siguiente:	61.4	90.3	472.4		64.1		27300	33	φ28	φ54	R2¿Qué quieres decir?	341
EL634/DL-ET	63	92.6	419.9		56.6		40000	36	φ28	φ54	R2¿Qué quieres decir?	369
Se aplicará el procedimiento siguiente:	73.5	108	524.9		70.8		38400	35	φ28	φ54	R2¿Qué quieres decir?	405
Se aplicará el procedimiento siguiente:	81.9	120.3	629.9		84.9		36400	35	φ35	φ54	R2¿Qué quieres decir?	440
1) Tc en la tabla es la temperatura del cuarto frío; ΔΤ es la diferencia de temperatura de transferencia de calor, es decir, la diferencia entre la temperatura del cuarto frío y la temperatura de evaporación. 2) El lanzamiento de aire es de 0,5 m/s a temperatura ambiente. 3) Para la capacidad de refrigeración en otras condiciones de trabajo, véase el coeficiente de corrección.

La anchura de las aletas es de 6,0 mm
Modelo	Capacidad de refrigeración/R404A(KW)		Superficie		El tubo el volumen		Flujo de aire	Lanzamiento por aire	El tubo de conexión ((mm)			Peso
	Tc=0°C	Tc=-18°C	En m2		Dm3		- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
	ΔΤ = 8K	ΔΤ = 7K	En m2		Dm3		- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
Serie 350 de ventiladores
Se aplicará el procedimiento siguiente:	1.8	1.4	8.2		1.9		2150	9	φ12	φ22	R1	38
El número de datos de identificación de las empresas de la Unión	2.4	1.9	12.4		2.9		1950	9	φ12	φ22	R1	40
Se aplicará el procedimiento siguiente:	3.6	2.9	16.5		3.5		4300	11	φ12	φ22	R1	52
EL352/CD-ET, en el caso de las empresas de transporte de mercancías	4.7	3.7	24.7		5.3		3900	11	φ12	φ22	R1	56
Se aplicará el procedimiento siguiente:	5.4	4.3	24.7		5.1		6450	12	φ12	φ22	R1	67
El número de datos de identificación de las empresas de la Unión	7	5.6	37.1		7.7		5850	12	φ12	φ22	R1	72
Se aplicará el procedimiento siguiente:	7.3	5.8	33		6.8		8600	13	φ12	φ22	R1	81
El número de datos de identificación de las personas afectadas	9.4	7.5	49.4		10.1		7800	13	φ16	φ28	R1	88
Serie de ventiladores 400
Se aplicará el procedimiento siguiente:	3.3	2.6	17.8		4.1		3800	13	φ12	φ22	R1	47
Se aplicará el procedimiento siguiente:	4	3.2	23.7		5.4		3450	13	φ12	φ22	R1	50
Se aplicará el procedimiento siguiente:	6.7	5.3	35.6		7.5		7600	14	φ12	φ22	R1.5¿Qué quieres decir?	69
Se aplicará el procedimiento siguiente:	8.1	6.5	47.5		10		6900	14	φ16	φ22	R1.5¿Qué quieres decir?	74
Se aplicará el procedimiento siguiente:	10.1	8	53.4		11		11400	15	φ16	φ28	R1.5¿Qué quieres decir?	90
Se aplicará el procedimiento siguiente:	12.2	9.7	71.2		14.6		10350	15	φ16	φ28	R1.5¿Qué quieres decir?	98
Se aplicará el procedimiento siguiente:	13.5	10.8	71.2		14.5		15200	16	φ16	φ35	R1.5¿Qué quieres decir?	112
Se aplicará el procedimiento siguiente:	16.1	12.9	94.9		19.3		13800	16	φ16	φ35	R1.5¿Qué quieres decir?	122
Serie 500 de ventiladores
Se aplicará el procedimiento siguiente:	8.3	6.6	41.5		9		7000	19	φ16	φ22	R1,5	90
Se aplicará el procedimiento siguiente:	9.8	7.8	51.9		11.2		6500	18	φ16	φ28	R1,5	94
Se aplicará el método de evaluación de la calidad de los productos.	11.2	9	62.3		13.5		6100	18	φ16	φ28	R1,5	99
Se aplicará el procedimiento siguiente:	16.6	13.3	83.1		17.1		14000	21	φ22	φ35	R1,5	126
Se aplicará el procedimiento siguiente:	19.7	15.8	103.8		21.3		13000	20	φ22	φ35	R1,5	134
Se aplicará el procedimiento siguiente:	22.4	17.9	124.6		25.6		12200	20	φ22	φ42	R1,5	143
Se aplicará el procedimiento siguiente:	24.9	19.9	124.6		25.2		21000	23	φ22	φ42	R2	170
Se aplicará el procedimiento siguiente:	29.5	23.6	155.7		31.5		19500	22	φ22	φ42	R2	183
Se aplicará el procedimiento siguiente:	33.6	26.9	186.9		37.8		18300	22	φ22	φ42	R2	196
Se aplicará el procedimiento siguiente:	33.2	26.6	166.1		33.3		28000	24	φ22	φ42	R2	215
Se aplicará el procedimiento siguiente:	37.2	29.8	195.8		39.2		26000	23	φ22	φ42	R2	232
Se aplicará el procedimiento siguiente:	44.8	35.8	249.2		49.9		24400	23	φ28	φ54	R2	250
Se aplicará el procedimiento siguiente:	41.5	33.2	207.6		41.4		35000	25	φ28	φ54	R2	259
Se aplicará el procedimiento siguiente:	46.5	37.2	244.7		48.7		32500	24	φ28	φ54	R2	281
Se aplicará el procedimiento siguiente:	56.1	44.9	311.5		62		30500	24	φ28	φ54	R2	303
Serie de ventiladores 630
Se aplicará el procedimiento siguiente:	13.5	10.8	71.2	15		10300		29	φ16	φ28	R1,5	119
Se aplicará el procedimiento siguiente:	16	12.8	89	18.8		9800		28	φ16	φ28	R1,5	126
Se aplicará el procedimiento siguiente:	18.2	14.5	106.8	22.5		9100		28	φ22	φ35	R1,5	134
Se aplicará el procedimiento siguiente:	27.1	21.7	142.4	28.9		20600		32	φ22	φ42	R1,5	194
Se aplicará el procedimiento siguiente:	32	25.6	178	36.1		19600		31	φ22	φ42	R1,5	209
EL632/FD-ET	36.3	29	213.6	43.3		18200		31	φ22	φ42	R1,5	224
Se aplicará el procedimiento siguiente:	40.5	32.4	213.6	42.8		30900		35	φ22	φ42	R2¿Qué quieres decir?	270
Se aplicará el procedimiento siguiente:	48.1	38.5	267	53.4		29400		34	φ28	φ54	R2¿Qué quieres decir?	292
Se aplicará el procedimiento siguiente:	54.5	43.6	320.4	64.1		27300		34	φ28	φ54	R2¿Qué quieres decir?	315
Se aplicará el procedimiento siguiente:	54.1	43.3	284.8	56.6		41200		37	φ28	φ54	R2¿Qué quieres decir?	346
Se aplicará el procedimiento siguiente:	64.1	51.3	356	70.8		39200		36	φ28	φ54	R2¿Qué quieres decir?	375
Se aplicará el procedimiento siguiente:	72.6	58.1	427.2	84.9		36400		36	φ35	φ54	R2¿Qué quieres decir?	405
1) Tc en la tabla es la temperatura del cuarto frío; ΔΤ es la diferencia de temperatura de transferencia de calor, es decir, la diferencia entre la temperatura del cuarto frío y la temperatura de evaporación. 2) El lanzamiento de aire es de 0,5 m/s a temperatura ambiente. 3) Para la capacidad de refrigeración en otras condiciones de trabajo, véase el coeficiente de corrección.

El ancho de las aletas es de 9,0 mm
Modelo	Capacidad de refrigeración/R404A ((KW)			Superficie	El tubo el volumen	Flujo de aire	Lanzamiento por aire	El tubo de conexión ((mm)			Peso
	Tc = 0°C	Tc=-18°C	Tc =-25 años.°C	En m2	Dm3	- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
	ΔΤ = 8K	ΔΤ = 7K	ΔΤ= 6- ¿ Qué?	En m2	Dm3	- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
Serie 350 de ventiladores
Se aplicará el procedimiento siguiente:	1.4	1.1	0.9	5.6	1.9	2250	10	φ12	φ22	R1	38
EL351/CJ-ET	2	1.6	1.3	8.5	2.9	2050	10	φ12	φ22	R1	40
Se aplicará el procedimiento siguiente:	2.8	2.2	1.8	11.3	3.5	4500	12	φ12	φ22	R1	52
EL352/CJ-ET	3.9	3.1	2.6	16.9	5.3	4100	12	φ12	φ22	R1	55
EL353/BJ-ET	4.2	3.4	2.8	16.9	5.1	6750	13	φ12	φ22	R1	66
EL353/CJ-ET	5.8	4.6	3.8	25.4	7.7	6150	13	φ12	φ22	R1	71
Se aplicarán las siguientes medidas:	5.7	4.6	3.7	22.6	6.8	9000	14	φ12	φ22	R1	80
EL354/CJ-ET	7.8	6.2	5.1	33.8	10.1	8200	14	φ16	φ28	R1	87
Serie de ventiladores 400
Se aplicarán las disposiciones siguientes:	2.6	2.1	1.7	12.2	4.1	3900	14	φ12	φ22	R1	47
Se aplicará el procedimiento siguiente:	3.2	2.5	2.1	16.2	5.4	3650	14	φ12	φ22	R1	50
Se aplicarán las disposiciones siguientes:	5.1	4.1	3.4	24.4	7.5	7800	15	φ12	φ22	R1.5¿Qué quieres decir?	68
Se aplicará el procedimiento siguiente:	6.5	5.2	4.3	32.5	10	7300	15	φ16	φ22	R1.5¿Qué quieres decir?	73
El artículo 5 se sustituye por el siguiente:	7.7	6.2	5.1	36.5	11	11700	16	φ16	φ28	R1.5¿Qué quieres decir?	89
Se aplicará el procedimiento siguiente:	9.7	7.8	6.4	48.7	14.6	10950	16	φ16	φ28	R1.5¿Qué quieres decir?	97
EL404/CJ-ET	10.2	8.2	6.7	48.7	14.5	15600	17	φ16	φ35	R1.5¿Qué quieres decir?	111
Se aplicará el procedimiento siguiente:	13	10.4	8.6	65	19.3	14600	17	φ16	φ35	R1.5¿Qué quieres decir?	120
Serie 500 de ventiladores
Se aplicará el procedimiento siguiente:	7.1	5.7	4.7	28.4	9	7380	20	φ16	φ22	R1,5	89
Se aplicará el procedimiento siguiente:	8.5	6.8	5.6	35.5	11.2	6800	19	φ16	φ28	R1,5	93
Se aplicará el procedimiento siguiente:	9.8	7.8	6.5	42.6	13.5	6350	19	φ16	φ28	R1,5	98
Se aplicará el procedimiento siguiente:	14.2	11.3	9.4	56.9	17.1	14760	22	φ22	φ35	R1,5	124
Se aplicará el procedimiento siguiente:	17	13.6	11.2	71.1	21.3	13600	21	φ22	φ35	R1,5	132
Se aplicará el procedimiento siguiente:	19.6	15.7	12.9	85.3	25.6	12700	21	φ22	φ42	R1,5	141
Se aplicará el procedimiento siguiente:	21.3	17	14	85.3	25.2	22140	24	φ22	φ42	R2	168
Se aplicará el procedimiento siguiente:	25.6	20.5	16.9	106.6	31.5	20400	23	φ22	φ42	R2	180
Se aplicará el procedimiento siguiente:	29.4	23.5	19.4	127.9	37.8	19050	23	φ22	φ42	R2	193
Se aplicará el procedimiento siguiente:	28.4	22.7	18.7	113.7	33.3	29520	25	φ22	φ42	R2	212
Se aplicará el procedimiento siguiente:	32.2	25.7	21.2	134	39.2	27200	24	φ22	φ42	R2	228
Se aplicará el procedimiento siguiente:	39.2	31.3	25.9	170.6	49.9	25400	24	φ28	φ54	R2	245
Se aplicará el procedimiento siguiente:	35.5	28.4	23.4	142.1	41.4	36900	26	φ28	φ54	R2	256
Se aplicará el procedimiento siguiente:	40.2	32.1	26.5	167.5	48.7	34000	25	φ28	φ54	R2	276
Se aplicará el procedimiento siguiente:	49	39.2	32.3	213.2	62	31750	25	φ28	φ54	R2	297
Serie de ventiladores 630
EL631/DJ-ET	11.2	9	7.4	48.7	15	10600	30	φ16	φ28	R1,5	118
Se aplicará el procedimiento siguiente:	13.1	10.5	8.6	60.9	18.8	10000	29	φ16	φ28	R1,5	125
Se aplicará el procedimiento siguiente:	14.6	11.7	9.6	73.1	22.5	9600	29	φ22	φ35	R1,5	132
Se aplicará el procedimiento siguiente:	22.4	17.9	14.8	97.5	28.9	21200	33	φ22	φ42	R1,5	192
EL632/EJ-ET	26.2	21	17.3	121.8	36.1	20000	32	φ22	φ42	R1,5	206
EL632/FJ-ET	29.2	23.3	19.3	146.2	43.3	19200	32	φ22	φ42	R1,5	220
Se aplicará el procedimiento siguiente:	33.6	26.9	22.2	146.2	42.8	31800	36	φ22	φ42	R2¿Qué quieres decir?	266
Se aplicará el procedimiento siguiente:	39.3	31.4	25.9	182.7	53.4	30000	35	φ28	φ54	R2¿Qué quieres decir?	282
EL633/FJ-ET	43.8	35	28.9	219.3	64.1	28800	35	φ28	φ54	R2¿Qué quieres decir?	309
Se aplicará el procedimiento siguiente:	44.8	35.8	29.5	194.9	56.6	42400	38	φ28	φ54	R2¿Qué quieres decir?	340
Se aplicará el procedimiento siguiente:	52.3	41.8	34.5	243.6	70.8	40000	37	φ28	φ54	R2¿Qué quieres decir?	369
EL634/FJ-ET	58.5	46.8	38.6	292.4	84.9	38400	37	φ35	φ54	R2¿Qué quieres decir?	397
1) Tc en la tabla es la temperatura del cuarto frío; ΔΤ es la diferencia de temperatura de transferencia de calor, es decir, la diferencia entre la temperatura del cuarto frío y la temperatura de evaporación. 2) El lanzamiento de aire es de 0,5 m/s a temperatura ambiente. 3) Para la capacidad de refrigeración en otras condiciones de trabajo, véase el coeficiente de corrección.

El ancho de las aletas es de 12,0 mm
Modelo	Capacidad de refrigeración/R404A ((KW)			Superficie	El tubo el volumen	Flujo de aire	Lanzamiento por aire	El tubo de conexión ((mm)			Peso
	Tc=0°C	Tc=-25°C	Tc = 35°C	En m2	Dm3	- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
	ΔΤ = 8K	ΔΤ = 6K	ΔΤ= 6- ¿ Qué?	En m2	Dm3	- ¿ Qué?3/h	- ¿ Qué?	Líquido entrada de agua	El gas salida	Desagüe	En kg
Serie de ventiladores 400
Se aplicará el procedimiento siguiente:	2.9	1.9	1.9	12.5	5.4	3800	15	φ12	φ22	R1	50
Se aplicará el procedimiento siguiente:	5.8	3.8	3.8	25	10	7600	16	φ16	φ22	R1.5¿Qué quieres decir?	74
Se aplicará el procedimiento siguiente:	8.6	5.7	5.6	37.5	14.6	11400	17	φ16	φ28	R1.5¿Qué quieres decir?	97
Se aplicará el procedimiento siguiente:	11.5	7.6	7.5	50	19.3	15200	18	φ16	φ35	R1.5¿Qué quieres decir?	121
Serie 500 de ventiladores
Se aplicará el procedimiento siguiente:	7.4	4.9	4.8	27.3	11.2	7000	20	φ16	φ28	R1,5	94
Se aplicará el procedimiento siguiente:	8.5	5.6	5.5	32.8	13.5	6500	20	φ16	φ28	R1,5	98
Se aplicará el procedimiento siguiente:	14.8	9.8	9.6	54.7	21.3	14000	22	φ22	φ35	R1,5	134
Se aplicará el procedimiento siguiente:	17.1	11.3	11.1	65.6	25.6	13000	22	φ22	φ42	R1,5	142
Se aplicará el procedimiento siguiente:	22.1	14.6	14.3	82	31.5	21000	24	φ22	φ42	R2	182
Se aplicará el procedimiento siguiente:	25.5	16.8	16.5	98.4	37.8	19500	24	φ22	φ42	R2	195
Se aplicará el procedimiento siguiente:	27.8	18.3	18	103.1	39.2	28000	25	φ22	φ42	R2	231
Se aplicará el procedimiento siguiente:	34.1	22.5	22.1	131.2	49.9	26000	25	φ28	φ54	R2	248
Se aplicará el procedimiento siguiente:	34.8	23	22.6	128.9	48.7	35000	26	φ28	φ54	R2	279
Se aplicará el procedimiento siguiente:	42.6	28.1	27.7	164.1	62	32500	26	φ28	φ54	R2	301
Serie de ventiladores 630
Se aplicará el procedimiento siguiente:	10.8	7.1	7	46.9	18.8	10300	30	φ16	φ28	R1,5	126
Se aplicará el procedimiento siguiente:	12.3	8.1	8	56.2	22.5	9800	30	φ22	φ35	R1,5	133
Se aplicará el procedimiento siguiente:	21.6	14.3	14	93.7	36.1	20600	33	φ22	φ42	R1,5	208
Se aplicará el procedimiento siguiente:	24.7	16.3	16	112.5	43.3	19600	33	φ22	φ42	R1,5	223
Se aplicará el procedimiento siguiente:	32.3	21.3	21	140.6	53.4	30900	36	φ28	φ54	R2¿Qué quieres decir?	291
Se aplicará el procedimiento siguiente:	37.1	24.5	24.1	168.7	64.1	29400	36	φ28	φ54	R2¿Qué quieres decir?	313
Se aplicará el procedimiento siguiente:	43.1	28.4	28	187.5	70.8	41200	38	φ28	φ54	R2¿Qué quieres decir?	373
Se aplicará el procedimiento siguiente:	49.5	32.7	32.1	225	84.9	39200	38	φ35	φ54	R2¿Qué quieres decir?	402
1) Tc en la tabla es la temperatura del cuarto frío; ΔΤ es la diferencia de temperatura de transferencia de calor, es decir, la diferencia entre la temperatura del cuarto frío y la temperatura de evaporación. 2) El lanzamiento de aire es de 0,5 m/s a temperatura ambiente. 3) Para la capacidad de refrigeración en otras condiciones de trabajo, véase el coeficiente de corrección.

Parámetros eléctricos

Modelo	Motor de ventilador				Deshielo con calefacción eléctrica
Modelo	Válvulas(V.)	El poder(No)	En la actualidad(A. No)	velocidad de rotación(r/min)	Cubierta(KW)	Placa de agua(KW)	Potencia total(KW)
EL351*	- ¿Qué es eso?	129	0.4	1400	2 por 0.5	Uno por uno.5	1.5
EL352*	- ¿Qué es eso?	258	0.8	1400	2 por 0.9	Uno por uno.9	2.7
EL353*	- ¿Qué es eso?	387	1.2	1400	Dos por uno.3	Una vez por una.3	3.9
EL354*	- ¿Qué es eso?	516	1.6	1400	Dos por uno.7	Una vez por una.7	5.1
EL401/C*	- ¿Qué es eso?	205	0.51	1380	3 por 0.6	Uno por uno.6	2.4
EL401/D*	- ¿Qué es eso?	205	0.51	1380	Cuatro por cero.6	Uno por uno.6	3
EL402/C*	- ¿Qué es eso?	410	1.02	1380	3 por 1.1	Una vez por una.1	4.4
EL402/D*	- ¿Qué es eso?	410	1.02	1380	Cuatro por uno.1	Una vez por una.1	5.5
EL403/C*	- ¿Qué es eso?	615	1.53	1380	3 por 1.6	Una vez por una.6	6.4
EL403/D*	- ¿Qué es eso?	615	1.53	1380	Cuatro por uno.6	Una vez por una.6	8
EL404/C*	- ¿Qué es eso?	820	2.04	1380	3 por 2.0	Uno por dos.0	8
EL404/D*	- ¿Qué es eso?	820	2.04	1380	4 por 2.0	Uno por dos.0	10
EL501/D*	- ¿Qué es eso?	500	0.95	1380	Cuatro por cero.8	2 por 0.8	4.8
EL501/E*	- ¿Qué es eso?	500	0.95	1380	6 por 0.8	2 por 0.8	6.4
EL501/F*	- ¿Qué es eso?	500	0.95	1380	6 por 0.8	2 por 0.8	6.4
EL502/D*	- ¿Qué es eso?	1000	1.9	1380	Cuatro por uno.6	Dos por uno.6	9.6
Se aplicará el procedimiento siguiente:	- ¿Qué es eso?	1000	1.9	1380	Seis por uno.6	Dos por uno.6	12.8
Se aplicará el procedimiento siguiente:	- ¿Qué es eso?	1000	1.9	1380	Seis por uno.6	Dos por uno.6	12.8
EL503/D*	- ¿Qué es eso?	1500	2.85	1380	4 por 2.3	Dos por dos.3	13.8
Se aplicará el procedimiento siguiente:	- ¿Qué es eso?	1500	2.85	1380	6 por 2.3	Dos por dos.3	18.4
El número de personas a las que se refiere el apartado 1 del presente artículo.	- ¿Qué es eso?	1500	2.85	1380	6 por 2.3	Dos por dos.3	18.4
EL504/D*	- ¿Qué es eso?	2000	3.8	1380	4 por 3.0	Dos por tres.0	18
EL504/E*	- ¿Qué es eso?	2000	3.8	1380	6 por 3.0	Dos por tres.0	24
EL504/F*	- ¿Qué es eso?	2000	3.8	1380	6 por 3.0	Dos por tres.0	24
EL505/D*	- ¿Qué es eso?	2500	4.75	1380	6 por 3.0	Dos por tres.0	24
El número de contacto:	- ¿Qué es eso?	2500	4.75	1380	8 por 3.0	Dos por tres.0	30
El número de personas a las que se refiere el apartado 1 del presente artículo.	- ¿Qué es eso?	2500	4.75	1380	8 por 3.0	Dos por tres.0	30
EL631/D*	- ¿Qué es eso?	800	1.6	1320	Seis por uno.1	Dos por uno.1	8.8
EL631/E*	- ¿Qué es eso?	800	1.6	1320	9 por 1.1	Dos por uno.1	12.1
EL631/F*	- ¿Qué es eso?	800	1.6	1320	9 por 1.1	Dos por uno.1	12.1
EL632/D*	- ¿Qué es eso?	1600	3.2	1320	6 por 2.0	Dos por dos.0	16
EL632/E*	- ¿Qué es eso?	1600	3.2	1320	9 por 2.0	Dos por dos.0	22
EL632/F*	- ¿Qué es eso?	1600	3.2	1320	9 por 2.0	Dos por dos.0	22
EL633/D*	- ¿Qué es eso?	2400	4.8	1320	6 por 3.0	Dos por tres.0	24
EL633/E*	- ¿Qué es eso?	2400	4.8	1320	9 por 3.0	Dos por tres.0	33
EL633/F*	- ¿Qué es eso?	2400	4.8	1320	9 por 3.0	Dos por tres.0	33
EL634/D*	- ¿Qué es eso?	3200	6.4	1320	8 por 3.0	Dos por tres.0	30
EL634/E*	- ¿Qué es eso?	3200	6.4	1320	11 por 3.0	Dos por tres.0	39
EL634/F*	- ¿Qué es eso?	3200	6.4	1320	11 por 3.0	Dos por tres.0	39

¿Asiste a la exposición?

Cada año asistiremos a la exposición nacional y extranjera, también apoyaremos a nuestro agente para asistir a la exposición, bienvenido a unirse a nosotros.

Refrigerador de aire para techos industriales de la serie EL 1

¿Por qué elegirnos?

Profesional: 28 años enfoque en una cosa: equipos de refrigeración

Refrigerador de aire para techos industriales de la serie EL 2

El material que utilizamos es suficiente

Refrigerador de aire para techos industriales de la serie EL 3

Certificado: CE, ISO y certificado de fabricación de equipos especiales a presión

Refrigerador de aire para techos industriales de la serie EL 4

¿La referencia de los proyectos?

Refrigerador de aire para techos industriales de la serie EL 5

Preguntas frecuentes

1¿Dónde está la dirección de su fábrica?

R: Somos fábrica y ubicados en la base de producción de equipos de refrigeración de Shengzhou, provincia de Zhejiang.

2P: ¿Cuál es su paquete?

R: Nuestro paquete cumple con las necesidades personalizadas y no incluye madera original.

3¿Cuál es su MOQ?

R: Los productos ordinarios pueden ordenarse desde 1 juego.

4P: ¿Puede ofrecer una muestra?

R: Sí, podemos ofrecer muestras. y el costo y la entrega a su cargo.

5, P: ¿No puedo encontrar productos en su lista?

R: Por favor, póngase en contacto conmigo directamente.

6¿Cómo puedo confirmar su fábrica?

R: Tenemos un documento verificado por un tercero del informe de Bureau Veritas, puede descargarlo en la página de la compañía o dejarme un mensaje para obtenerlo.

Refrigerador de aire para techos industriales de la serie EL 6

Las etiquetas：

La refrigeración de DD/DL/DJ parte el refrigerador de aire del evaporador de la conservación en cámara frigorífica 4.5m m 6m m 9m m

Obtenga el mejor precio

El video

Un evaporador más fresco de aire de la cámara fría de la refrigeración para el agua de la conservación en cámara frigorífica descongela 6m m

Obtenga el mejor precio

El video

El refrigerador de aluminio de la unidad del evaporador de la cámara fría eléctrico descongela

Obtenga el mejor precio

El video

220V/380V Freón que refresca el congelador de la unidad de refrigeración de la cámara fría con la aleta de aluminio

Obtenga el mejor precio

Envía tu consulta directamente a nosotros

Refrigerador de aire para techos industriales de la serie EL

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

evaporador del coolroom

unidad de condensación del sitio fresco

equipo de refrigeración del sitio fresco

un evaporador más fresco del congelador de aire de la cámara fría 380v para los productos frescos y congelados

La refrigeración de DD/DL/DJ parte el refrigerador de aire del evaporador de la conservación en cámara frigorífica 4.5m m 6m m 9m m

Un evaporador más fresco de aire de la cámara fría de la refrigeración para el agua de la conservación en cámara frigorífica descongela 6m m

El refrigerador de aluminio de la unidad del evaporador de la cámara fría eléctrico descongela

220V/380V Freón que refresca el congelador de la unidad de refrigeración de la cámara fría con la aleta de aluminio
